T-REX-10KL3P-G01 Hybride omvormer 48V / Drie fasen 10kW Inclusief Slimme Meter

Specificaties

Model: T-REX-10KL3P-G01/ Inclusief Slimme Meter

Batterij Invoergegevens

• Batterijspanningsbereik: 40V – 60V
• Maximale laad- en ontlaadstroom: 200A / 200A
• Maximale laad- en ontlaadvermogen: 10.000W
• Batterijtype: Li-Ion / Loodzuur

DC Invoergegevens (PV-kant)

• Max. aanbevolen PV-vermogen: 13.000W
• Max. PV-spanning: 900V
• Startspanning: 180V
• PV-spanningsbereik: 160V – 900V
• MPPT-spanningsbereik: 200V – 850V
• MPPT-spanningsbereik bij volledige belasting: 450V – 850V
• Nominale spanning: 720V
• Max. ingangsstroom: 15A / 15A
• Max. kortsluitstroom: 18A / 18A
• Aantal MPPT-trackers / strings per MPPT-tracker: 2 / 1

Netgegevens

• Nominale ingangsspanning: L1/L2/L3/N/PE, 230/400Vac
• Ingangsspanningsbereik: 184 – 264,5Vac
• Nominale netfrequentie: 50/60Hz
• Max. ingangsstroom: 30A
• Max. laadstroom: 200A
• Max. AC-uitgangsvermogen: 10.000W
• Nominale AC-uitgangsstroom: 14,5A
• Max. uitgangsstroom: 18A
• Max. continue AC-doorgang: 30A
• Vermogensfactor: >0,99
• Verplaatsingsvermogensfactor: 0,8 leading – 0,8 lagging
• THDi: <3%

AC Uitvoergegevens (Back-Up)

• Nominaal uitgangsvermogen: 10.000VA / 10.000W
• Max. uitgangsstroom: 30A
• Nominale AC-uitgangsspanning: L1/L2/L3/N/PE, 230/400Vac
• Nominale AC-uitgangsfrequentie: 50/60Hz

Rendement

• Maximaal rendement: 97,6%
• Euro-rendement: 97,0%
• MPPT-rendement: 99,9%

Bescherming

• Overstroombeveiliging: Geïntegreerd
• Oververmogenbeveiliging: Geïntegreerd
• Kortsluitbeveiliging: Geïntegreerd
• Anti-islanding beveiliging: Geïntegreerd
• GFCI-beveiliging: Geïntegreerd
• Isolatieweerstandsdetectie: Geïntegreerd

Algemene Gegevens

• Bedrijfstemperatuurbereik: -25°C~60°C, >45°C derating
• Beschermingsgraad: IP65
• Relatieve luchtvochtigheid: 100%
• Koelconcept: Slim koelen
• Hoogte: 2000m
• Communicatie: RS232/RS485
• BMS-communicatie: CAN/RS485

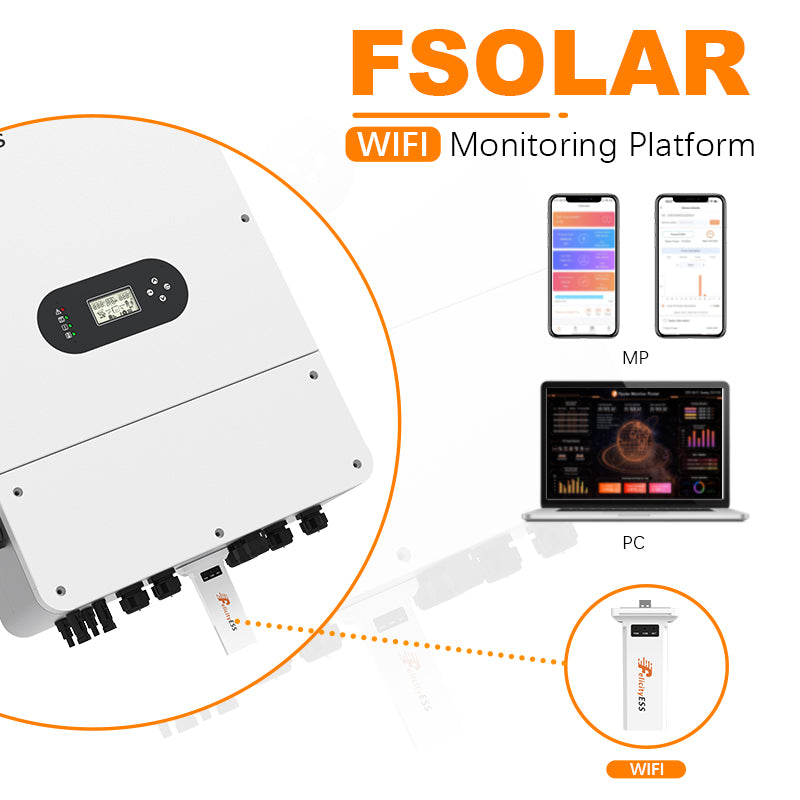

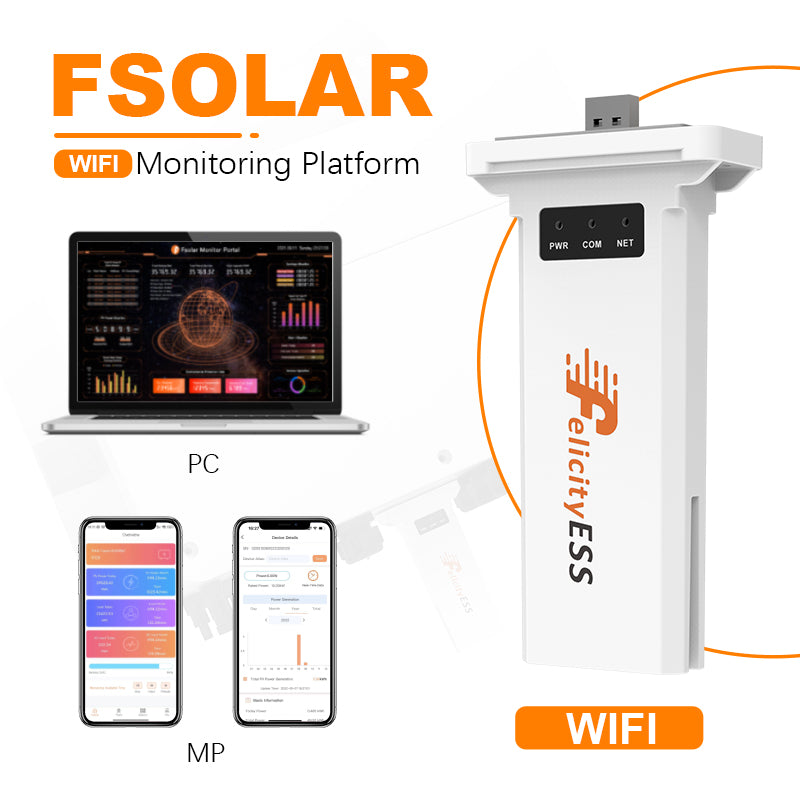

• Monitor module: WiFi/GPRS
• Display: LCD + LED
• Installatiestijl: Wandmontage
• Garantie: 10 jaar

Netspanningsregelgeving

• VDE-AR-N 4105; G99/1; EN50549-1; CEI-21; AS 4777.2; NRS 097-2-1

Veiligheidsvoorschrift

• IEC 62109-1 / IEC 62040-1

EMC

• EN61000-6-1
• EN61000-6-3

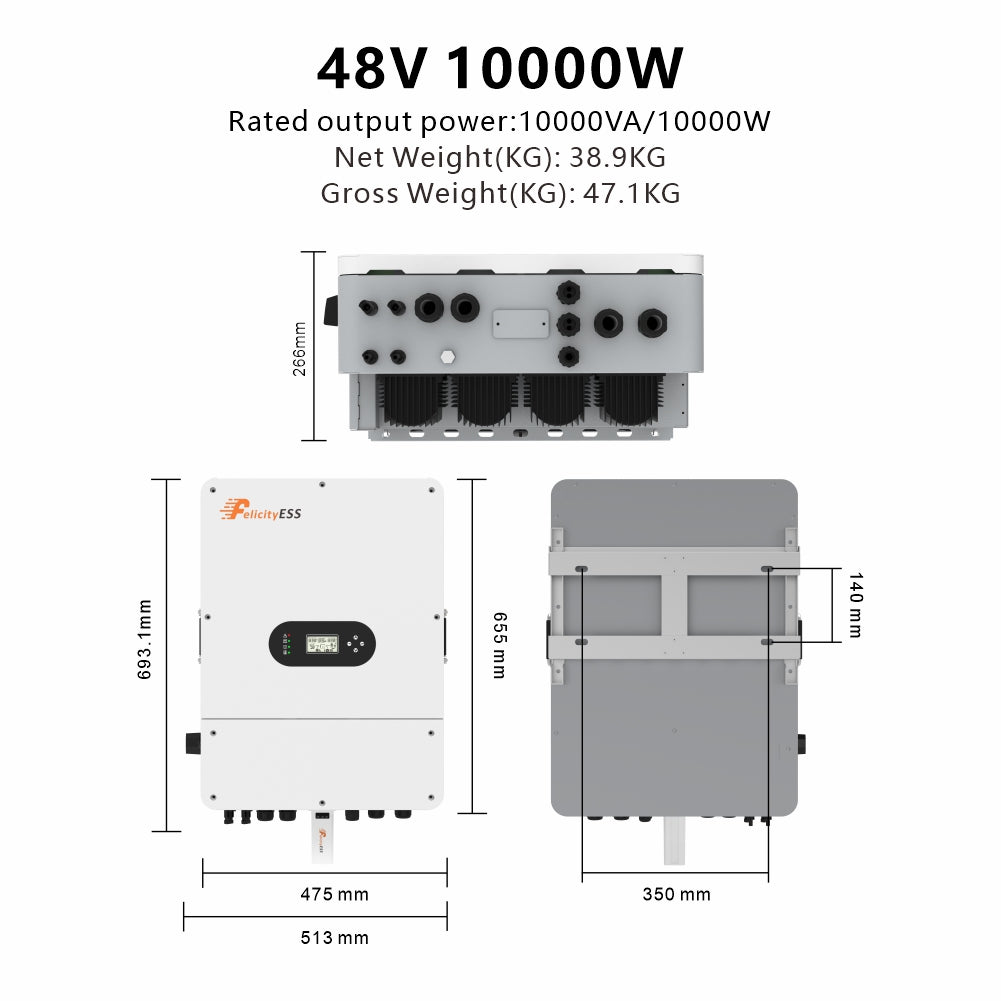

Gewicht & Afmetingen

• Netto gewicht: 38,9KG
• Bruto gewicht: 47,1KG
• Productafmetingen (MM): 655 x 475 x 266
• Verpakkingsafmetingen (MM): 792 x 597 x 351

De T-REX-10KL3P-G01 biedt een betrouwbare oplossing voor residentiële zonne-energiesystemen. Dankzij zijn hybride functionaliteit is hij geschikt voor zowel netgekoppelde als off-grid toepassingen, met een robuuste set beveiligingen en uitstekende efficiëntie.
