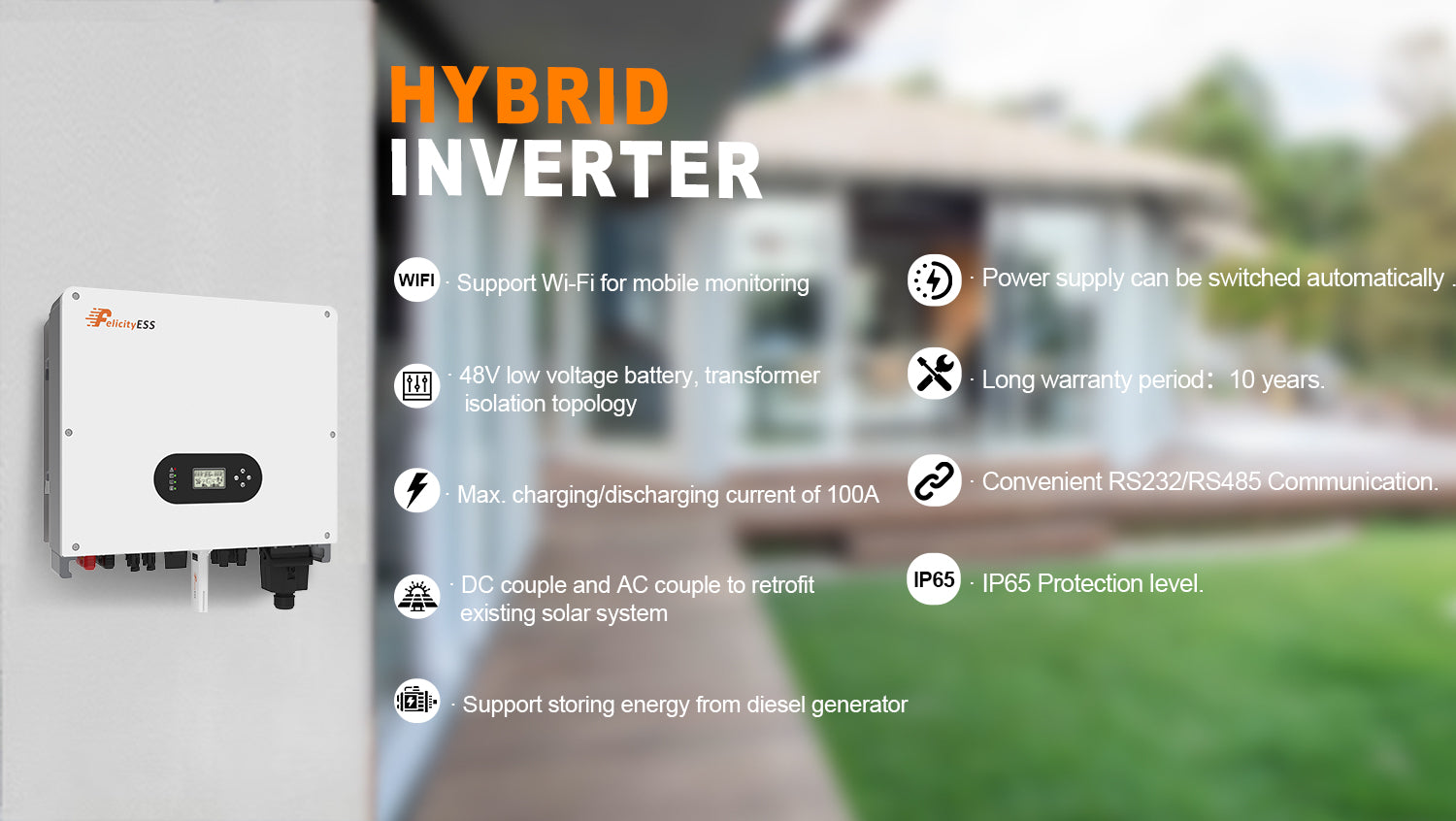

T-REX-5KLP1G01 Hybride omvormer 48V / Enkele fase 5kW Inclusief Slimme Meter

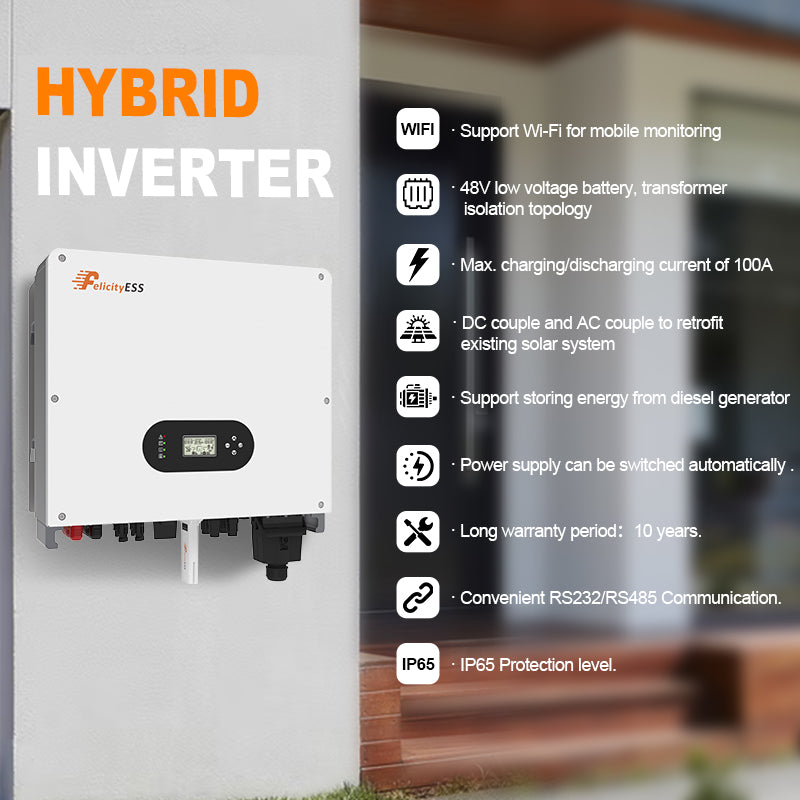

Algemene Eigenschappen

• Model: T-REX-5KLP1G01/ Inclusief Slimme Meter
• Type: Hybride zonne-omvormer (48V DC / 230V AC)
• Nominaal vermogen: 5 kW
• Beschermingsgraad: IP65 (voor binnen- en buitengebruik)
• Garantie: 10 jaar
• Installatie: Wandmontage

Accu-invoergegevens

• Accuspanningsbereik: 40V ~ 60V
• Compatibele accutypes: Lithium-ion (LiFePO₄) en Loodzuur
• Maximale laad- en ontlaadstroom: 100A
• Maximaal laad- en ontlaadvermogen: 5000 W

DC-invoergegevens (PV-zijde)

• Max. aanbevolen PV-vermogen: 6.500 W
• Max. PV-ingangsspanning: 550V
• Startspanning: 130V
• MPPT-spanningsbereik: 100V ~ 500V
• MPPT-spanningsbereik voor volledige belasting: 200V ~ 500V
• Nominale spanning: 360V
• Aantal MPPT-trackers: 2
• Aantal strings per MPPT-tracker: 1 per tracker
• Maximale ingangsstroom: 15A per MPPT-tracker
• Maximale kortsluitstroom: 18A per MPPT-tracker

AC-invoergegevens

• Nominale ingangsspanning: 230Vac
• Spanningsbereik: 184 ~ 264,5Vac*
• Nominale netfrequentie: 50/60 Hz
• Maximale AC-ingangsstroom: 40A
• Maximale AC-doorvoercapaciteit: 30A

AC-uitvoergegevens (Netgekoppeld)

• Nominale AC-uitgangsvermogen: 5000 W
• Maximale uitgangsstroom: 25A
• Nominale uitgangsstroom: 21,7A
• Powerfactor: > 0,99
• Verplaatsingsfactor: 0,8 leidend tot 0,8 achterblijvend
• THDI (Total Harmonic Distortion): < 3%

AC-uitvoergegevens (Back-up functionaliteit)

• Nominale uitgangsvermogen: 5000 VA / 5000 W
• Maximale uitgangsstroom: 30A
• Nominale spanning: 230Vac
• Nominale frequentie: 50/60 Hz

Efficiëntie

• Maximale efficiëntie: 97,6%
• Euro-efficiëntie: 97,0%
• MPPT-efficiëntie: 99,9%

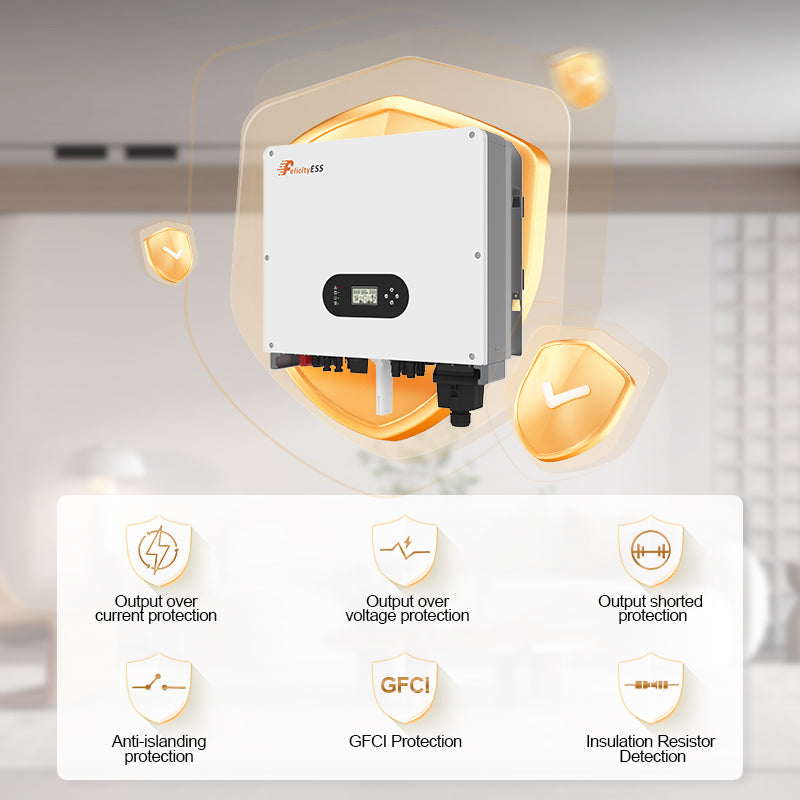

Beveiligingen

• Geïntegreerde beveiligingen:
  • Overstroombeveiliging
  • Oververmogenbeveiliging
  • Kortsluitbeveiliging
  • Anti-eilandbeveiliging
  • Isolatieweerstandsdetectie
  • GFCI (grondfoutbeveiliging)

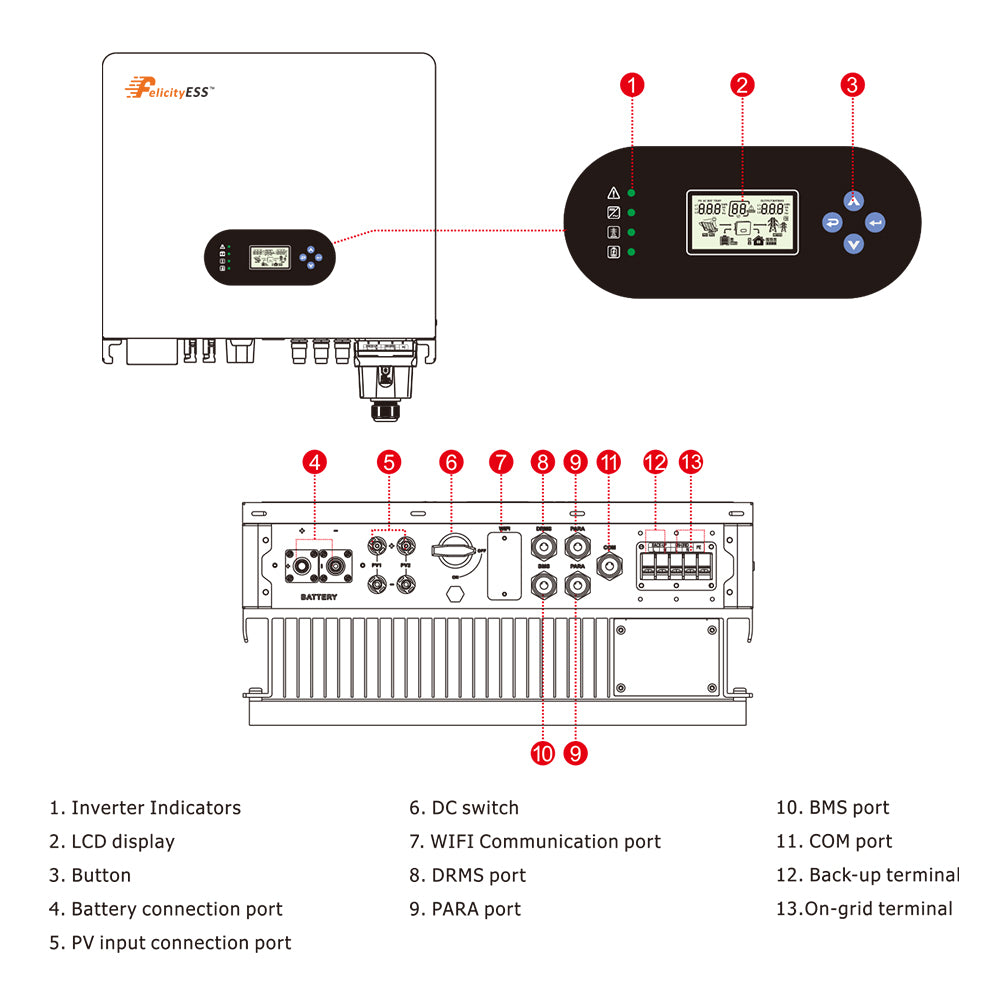

Communicatie en Monitoring

• Accu BMS-communicatie: CAN / RS485
• Externe communicatie: RS232 / RS485

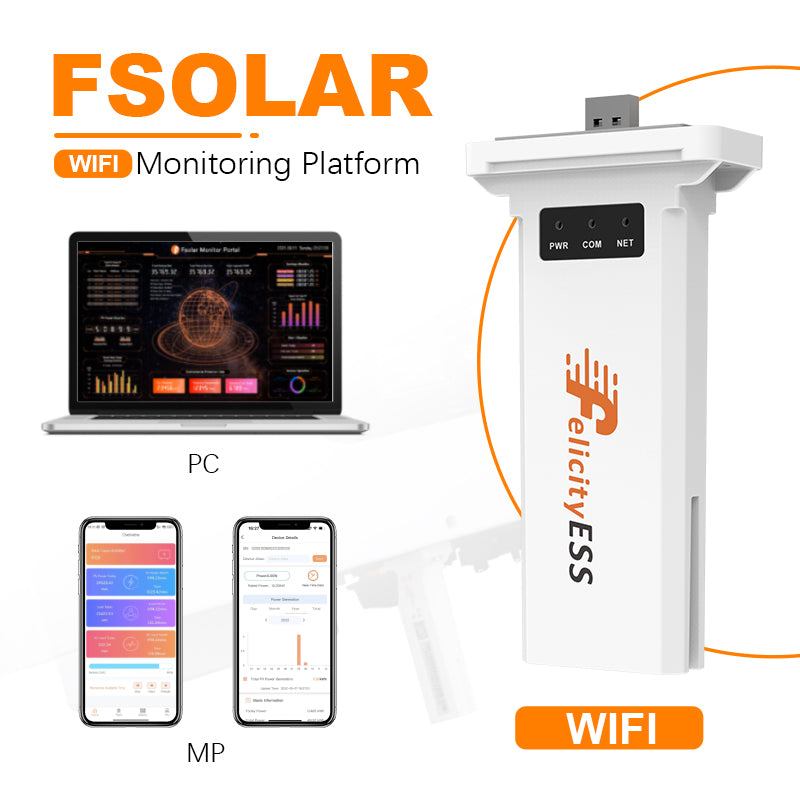

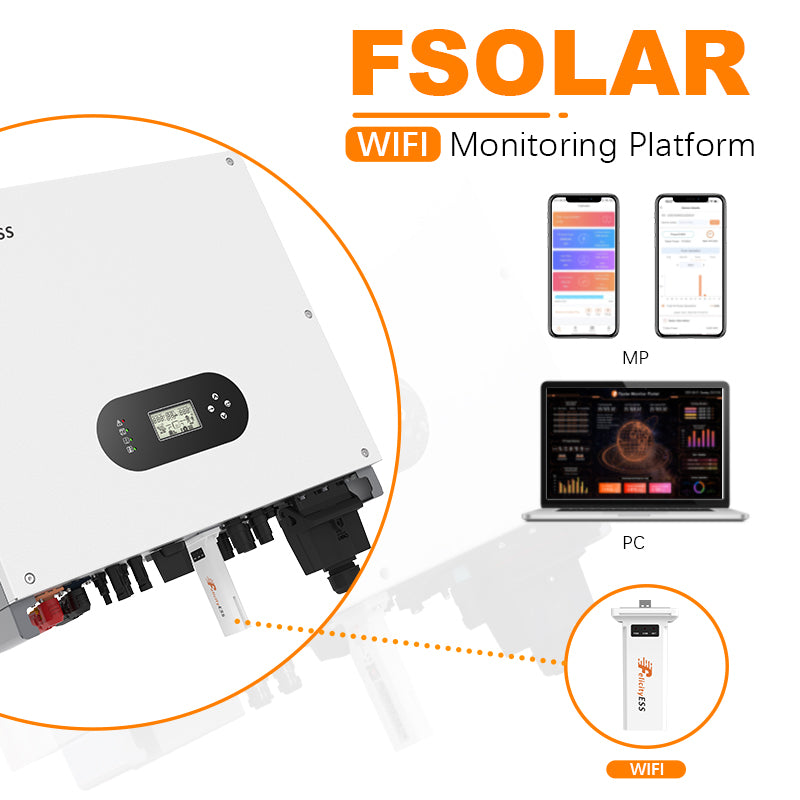

• Monitormodule: Wi-Fi / GPRS
• Display: LCD + LED

Omgevingsparameters

• Bedrijfstemperatuurbereik: -25°C ~ 60°C (derating boven 45°C)
• Relatieve luchtvochtigheid: 100%
• Maximale werkhoogte: 2000 meter
• Koelconcept: Natuurlijk (passieve koeling)

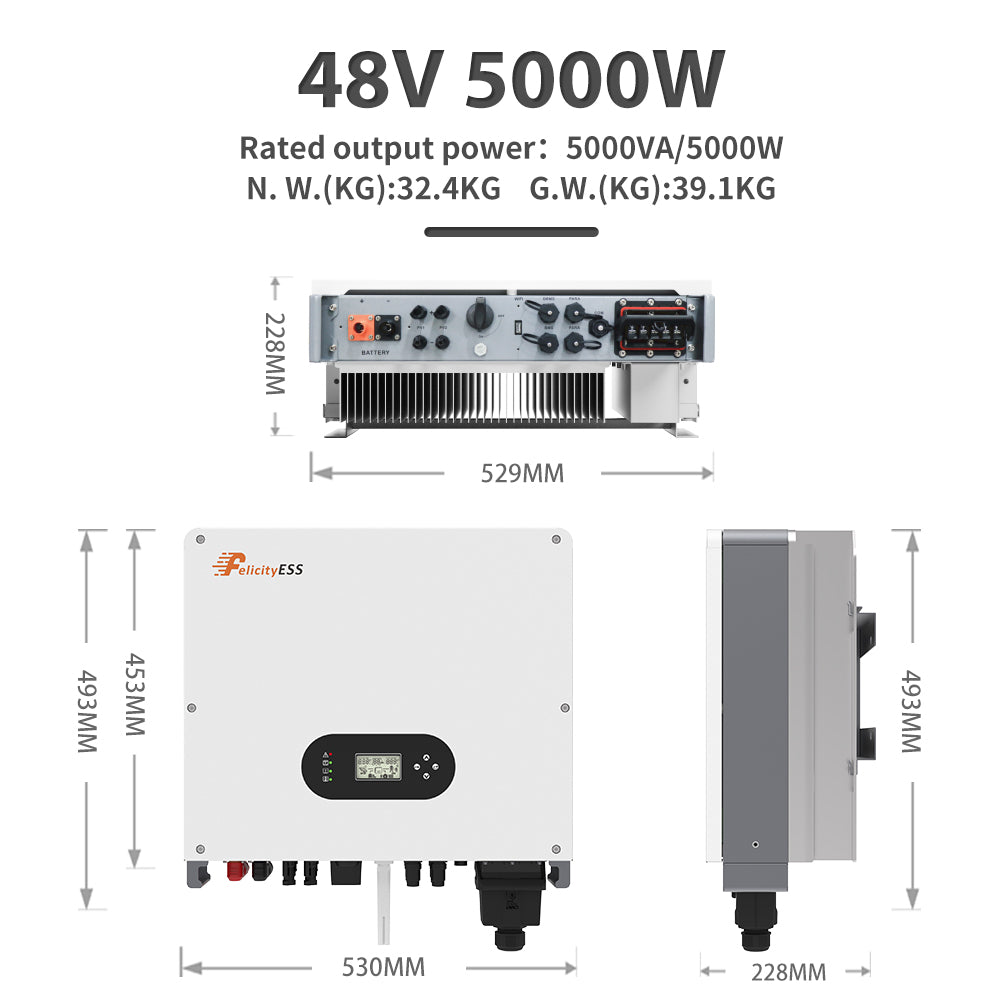

Afmetingen en Gewicht

• Productafmetingen: 528 × 493 × 229 mm
• Verpakkingsafmetingen: 632 × 585 × 315 mm
• Nettogewicht: 34,8 kg
• Brutogewicht: 40 kg

Certificeringen

• Netregelgeving:
  • VDE-AR-N 4105
  • G99/1
  • EN50549-1
  • CEI 0-21
  • AS 4777.2
  • NRS 097-2-1
• Veiligheid: IEC 62109-1/2, IEC 62040-1
• EMC (Elektromagnetische Compatibiliteit): EN61000-6-1, EN61000-6-3

De T-REX-5KLP1G01 biedt een betrouwbare oplossing voor residentiële zonne-energiesystemen. Dankzij zijn hybride functionaliteit is hij geschikt voor zowel netgekoppelde als off-grid toepassingen, met een robuuste set beveiligingen en uitstekende efficiëntie.
